41x41 C Profil – Standart GES Taşıyıcı Profil

1. Ürün Tanımı ve Sektörel Kullanım Alanı

41x41 C Profil (Solar C Profil 41x41), fotovoltaik Güneş Enerjisi Santralleri (GES) konstrüksiyon altyapısında dünya genelinde ve Türkiye'de sektör standardı kabul edilen ana modül taşıyıcı ve aşık profilidir. Kompakt ancak mukavim kesit geometrisi (A=41 mm taban genişliği, B=41 mm gövde yüksekliği ve C=10 mm içe kıvrılmış dudak flanşı) sayesinde, klemens bağlantı aparatları ve çekiç başlı cıvatalar için mükemmel bir kilitleme kanalı oluşturur.

41x41 C profiller, çatı GES projelerinde trapez sac, sandviç panel ve kenet çatı üzerine yerleştirilen ana montaj rayı olarak görev yaparken; arazi GES projelerinde ise zemin çakma kolonlar üzerine bağlanan modül aşıkları ve çapraz rüzgar gergisi olarak kullanılır. Dengeli atalet momenti (I_x / I_y) dağılımı sayesinde iki eksenli yüklere (kar basması ve rüzgar emmesi) karşı maksimum burulma direnci sunar.

2. Statik Mukavemet, Atalet Momentleri ve Yük Taşıma Kapasitesi

GES mühendisliğinde profil seçiminin en kritik parametresi, kar ve rüzgar yükü altında izin verilen sehim limitleridir (L/200 veya L/300). 41x41 C profil kesitinin teorik mekanik özellikleri:

• Eğilme Ekseni Atalet Momenti (I_x): 2.76 cm⁴ (2.00 mm et kalınlığında)
• Yatay Eksen Atalet Momenti (I_y): 3.80 cm⁴
• Mukavemet Momenti (W_x): 1.34 cm³
• Mukavemet Momenti (W_y): 1.85 cm³
• Birim Ağırlık: 1.50 mm için 1.52 kg/m, 2.00 mm için 1.98 kg/m, 2.50 mm için 2.42 kg/m

TS EN 1993-1-3 (Eurocode 3) soğuk şekillendirilmiş ince cidarlı çelik yapı elemanları tasarım standardına uygun olarak hesaplanan bu değerler; 1.50 metre ile 2.20 metre arasındaki aşık mesafelerinde, 140 km/s hızındaki rüzgar yüklerinde ve 150 kg/m² kar yükü altında panel camında mikro çatlak oluşumunu önleyecek rijitliği garanti eder.

3. Hammadde Kalitesi ve Metalurjik Standartlar

SolarÇelik 41x41 C profil üretiminde kullanılan hammadde, yüksek akma ve çekme dayanımına sahip sertifikalı yapı çeliği kaliteleridir:

• S350GD+Z / S350GD+ZM: Minimum 350 MPa akma sınırı ve 420 MPa çekme dayanımı ile utility-scale ağır hizmet projelerinde tercih edilir.
• S250GD+Z: Standart çatı GES projelerinde optimum şekillendirilebilirlik ve ekonomik maliyet sunan yapı çeliğidir.
• DX51D+Z: Ticari kalite galvanizli sac normu.

Tüm hammaddelerimiz TS EN 10346, TS EN 10025 ve DIN EN 10143 standartlarına uygun olarak 3.1 Üretici Test Sertifikası (MTR) ile temin edilmekte olup; spektral analiz, akma-çekme ve % uzama testleri düzenli olarak laboratuvar ortamında doğrulanmaktadır.

4. Korozyon Koruması ve Galvanizleme Seçenekleri

Güneş enerjisi yatırımlarının 25-30 yıllık operasyonel ömrü boyunca bakım gerektirmemesi için korozyon koruması hayati önem taşır:

1. Pregalvaniz (TS EN 10346 - Z275): Sac üretim aşamasında sürekli daldırma yöntemiyle her iki yüzeyi toplam 275 g/m² (yaklaşık 20 µm) çinko ile kaplanır. Pürüzsüz yüzeyi ve ekonomik tonaj maliyeti ile endüstriyel çatı GES projelerinde C1-C3 korozyon sınıfları için idealdir.
2. Sıcak Daldırma Galvaniz (TS EN ISO 1461): Profil roll-forming ve delme işlemleri bittikten sonra 450°C ergimiş sıvı çinko banyosuna daldırılır. 50-85 µm (450-600 g/m²) kalınlığında saf çinko ve demir-çinko alaşım tabakası oluşturulur. Açık arazi, yüksek nem ve kıyı bölgelerindeki (C4-C5) agresif şartlarda 25+ yıl paslanmazlık sağlar.

5. CNC Oval Delik Geometrisi ve Hızlı Montaj Avantajı

41x41 C profillerimiz, yüksek hızlı CNC delme hatlarımızda standart 11×25 mm oval slot deliklerle üretilir:

• 50 mm Aks Aralığı: Şantiyede matkapla delme ihtiyacını sıfırlar, montaj hızını 3 katına çıkarır.
• Isıl Genleşme Toleransı: 11×25 mm oval slot yapısı, yaz ve kış aylarında çeliğin genleşip büzülmesine izin vererek cıvataların kesilmesini ve panel çerçevelerinin bükülmesini önler.
• Klemens Uyumu: Tüm alüminyum ve paslanmaz orta klemens, kenar klemens, çekiç başlı T cıvata (M8/M10), L ayak ve aşık bağlantı braketleri ile %100 uyumludur.

6. Varyasyon Tipleri ve Model Seçenekleri

• CP 41x41 (Tabandan Delikli): En çok tercih edilen standart montaj rayı modeli.
• CPD 41x41 (Deliksiz): Deliksiz tam kesit mukavemetli kolon ve aşık profili.
• CPÜ 41x41 (Üç Tarafı Delikli): Taban ve her iki yan kanadı delikli 3D montaj kanalı.

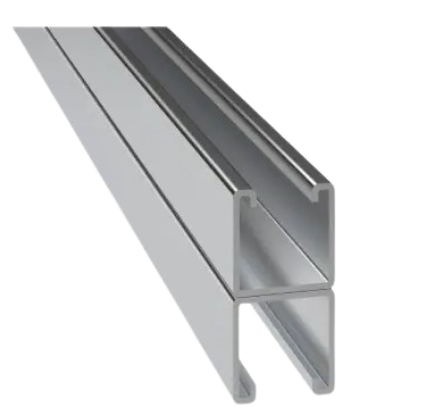

• CPS 41x41 (Sırt Sırta Kaynaklı): 41×82 mm çift mukavemetli ağır taşıyıcı kiriş.

7. Paketleme, Lojistik ve Şantiye Teslimatı

• Standart Bağ Adedi: 50 Adet / Paket (Çelik çemberli, ahşap takozlu ve vinç kaldırma sapanına uygun).
• Boy Seçenekleri: Standart 3.000 mm, 4.200 mm, 6.000 mm, 6.200 mm stok teslim. Proje BOM listesine göre 1.000 mm - 12.000 mm arası özel boy kesim.
• Sevkiyat: Türkiye geneli 81 ile tır ve kamyon bazında şantiye teslimi.
