82x41 C Profil – Ağır Hizmet GES Aşık Profili

1. Ürün Tanımı ve Ağır Hizmet GES Mühendisliği

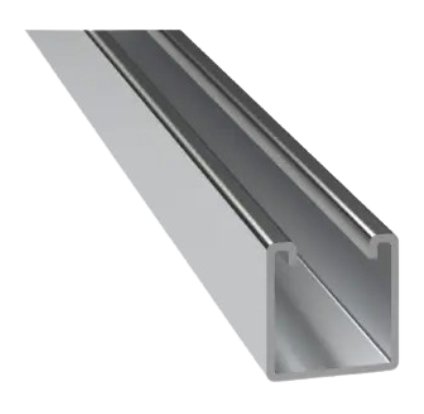

82x41 C Profil (Ağır Hizmet Solar C Profil / Heavy-Duty C Section), fotovoltaik güneş enerjisi santrallerinde en zorlu arazi şartları, aşırı rüzgar hızları ve yüksek kar yükleri altında çalışmak üzere tasarlanmış en yüksek taşıma kapasiteli C profil serisidir. Kesit ölçüleri A=41 mm taban genişliği, B=82 mm gövde derinliği ve C=15 mm takviyeli dudak kıvrımından oluşur.

82 mm'lik devasa gövde yüksekliği, profilin eğilme eksenindeki rijitliğini maksimize ederek atalet momentini (I_x) 16.45 cm⁴ seviyesine ulaştırır. Bu eşsiz mukavemet; 82x41 profillerin yalnızca modül aşık profili olarak değil, aynı zamanda arazi GES zemin konstrüksiyonlarında ana yatay kiriş (rafter), hafif kolon direği ve tek eksenli güneş takip (single-axis tracker) tork tüpü montaj aşıkları olarak kullanılmasına olanak tanır.

2. Statik Yük Değerleri, Mukavemet Momentleri ve Dayanım Analizi

Güneş enerjisi santrallerinde rüzgar emme kuvveti, fırtına anında panelleri yukarı doğru kaldırmaya çalışırken; kış aylarında metrekareye binen yüzlerce kilogramlık kar yükü profili aşağı doğru büker. 82x41 C profilin mekanik parametreleri:

• Eğilme Ekseni Atalet Momenti (I_x): 16.45 cm⁴ (2.50 mm) / 19.80 cm⁴ (3.00 mm)
• Yatay Eksen Atalet Momenti (I_y): 7.70 cm⁴
• Mukavemet Momenti (W_x): 4.01 cm³
• Mukavemet Momenti (W_y): 3.75 cm³
• Birim Ağırlık Tablosu: 2.00 mm: 3.52 kg/m, 2.50 mm: 4.35 kg/m, 3.00 mm: 5.18 kg/m

TS EN 1993-1-3 standartlarına göre 82x41 C profiller, 3.50 metreye varan geniş açıklıklarda dahi L/300 sehim sınırını aşmadan çalışır. Bu sayede 700W+ devasa boyutlu bifacial panellerin ağırlık merkezini kusursuz şekilde dengeler.

3. Hammadde Kalitesi ve Metalurjik Standartlar

• S350GD+Z / S355JR: Ağır hizmet arazi koşullarında minimum 350 MPa akma ve 510 MPa çekme dayanımı sağlayan yüksek alaşımlı yapı çeliği kalitesi.
• S280GD+Z: Yüksek mukavemetli çatı ve carport yapıları için alternatif kalite.
• Tolerans Standartları: TS EN 10162 soğuk haddelenmiş kesit toleranslarına tam uyumlu olarak üretilir.

4. Korozyon Koruması ve Sıcak Daldırma Galvaniz (HDG)

Utility-scale arazi santralleri doğrudan doğa koşullarına, zemin nemine ve yağışa maruz kaldığından 82x41 profillerde birincil tercih TS EN ISO 1461 standardında Sıcak Daldırma Galvaniz kaplamadır:

• Kaplama Kalınlığı: Minimum 50-85 µm (ortalama 550 g/m²) kalın çinko difüzyon tabakası.
• Katodik Koruma: Sıvı çinko havuzuna daldırılan profilin tüm delik içleri, kaynak yerleri ve büküm kıvrımları eksiksiz zırhlanır. Çizilme durumunda çinko kurban anot görevi görerek çeliğin paslanmasını 25+ yıl boyunca engeller.
• Pregalvaniz Seçeneği: İsteğe bağlı olarak TS EN 10346 Z275 kaplamalı olarak da üretilmektedir.

5. CNC Slot Geometrisi ve Bağlantı Kolaylığı

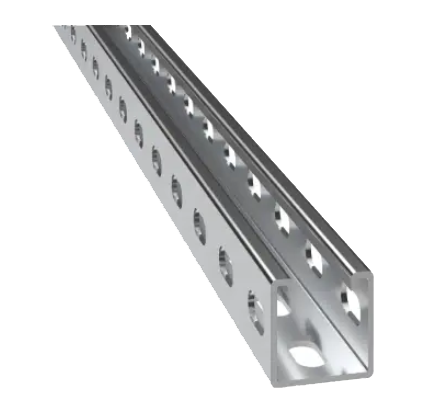

• 11x25 mm Taban ve Yan Slotlar: Standart cıvata ve klemens delikleri sayesinde kaynak ve yerinde delme işlemi gerektirmez.
• Carport ve Otopark GES Uyumu: 82 mm yüksek gövdesi sayesinde araç şarj istasyonları ve otopark üstü GES projelerinde ana omurga olarak idealdir.

6. Paketleme, Lojistik ve Şantiye Teslimatı

• Paketleme: 30 Adet / Bağ (Ağır hizmet çelik çemberli, ahşap takozlu).
• Boylar: Standart 6.000 mm, 6.200 mm, 7.500 mm ve proje ihtiyacına göre 1.000 mm - 12.000 mm arası tek parça özel boy kesim.
• Sevkiyat: 81 il şantiyelerine vinç indirme planlamasıyla doğrudan tır teslimatı.
