CP SERİSİ | MODEL AİLESİ & TEKNİK ÖZELLİKLER

CP Tabandan Delikli C Profil Sistemleri (21x41, 41x41, 62x41, 82x41)

Profil tabanında standart 11x25 mm oval montaj slotları yer alan, fotovoltaik güneş paneli klemensleri ve aşık bağlantılarında hızlı cıvatalama, pratik montaj ve milimetrik ayar imkanı sağlayan en popüler solar taşıyıcı profil serisidir.

Delik Geometrisi: 11 x 25 mm Oval Taban Slotları (50 mm Aks Aralıklı) Kaplama: TS EN 10346 & TS EN ISO 1461 Çelik Kalitesi: S250GD, S350GD, DX51D Boy: 1.000 mm - 12.000 mm Özel Kesim
Üretim ve Yüzey Formu 3D Render & Fotoğraf

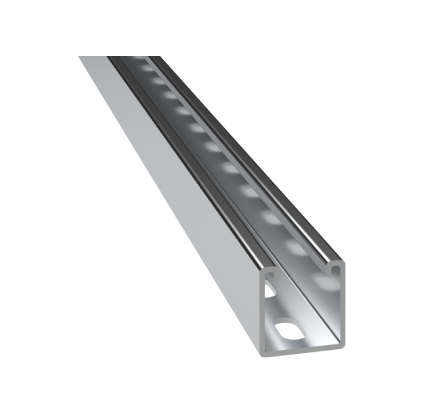

CP Tabandan Delikli C Profil Sistemleri
Model Tanımı: Tabandan Delikli C Profil Formu
Teknik CAD Kesit Şeması Hassas Vektörel CAD
CP TABANDAN DELIKLI KESİTİ A=41mm B=41mm C=10mm t=2mm TS EN 10162 Roll-Forming Toleransları
Standart: TS EN 10162 Soğuk Şekillendirme ve TS EN ISO 1461 Sıcak Daldırma Galvaniz
Montaj & Klemens Uyumu
M8 & M10 Çekiç Başlı Cıvatalar ile %100 Uyum
Korozyon Dayanım Ömrü
25 - 30+ Yıl Açık Saha Paslanmazlık Garantisi
WhatsApp Hızlı Danışma
KESİT & ÖLÇÜ ÇEŞİTLERİ

CP Profil Ölçü Serileri

İhtiyacınıza en uygun kesiti seçin; birim ağırlık, statik atalet ve güncel toptan fiyat detaylarını inceleyin.

CP 21x41

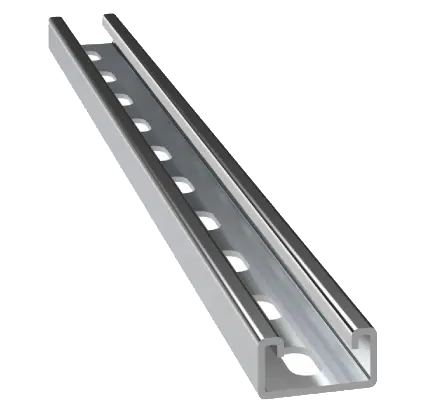

CP 21x41 Tabandan Delikli C Profil

Kompakt alçak kesiti ve tabanındaki oval montaj delikleriyle sandviç panel ve trapez sac çatılarda hadve üzeri mini ray olarak en çok tercih edilen hafif profildir.

Ölçü: 41 x 21 x 8 mm
Et Kalınlığı: 1.20 - 2.00 mm
Birim Ağırlık: 0.88 - 1.41 kg/m
Teknik Detay & Fiyat
CP 41x41

CP 41x41 Tabandan Delikli C Profil

Güneş enerjisi sektörünün dünya standardı taşıyıcı profilidir. Tabandaki 11x25 mm slotlar sayesinde aşık ve kiriş bağlantıları dakikalar içinde tamamlanır.

Ölçü: 41 x 41 x 10 mm
Et Kalınlığı: 1.50 - 2.50 mm
Birim Ağırlık: 1.52 - 2.42 kg/m
Teknik Detay & Fiyat
CP 62x41

CP 62x41 Tabandan Delikli C Profil

62 mm profil yüksekliği ile 2.5 - 3.2 metre aşık açıklıklarında sehim yapmadan çalışır; yoğun kar ve rüzgar alan sahalarda üstün rijitlik sunar.

Ölçü: 41 x 62 x 12 mm
Et Kalınlığı: 1.80 - 3.00 mm
Birim Ağırlık: 2.48 - 4.02 kg/m
Teknik Detay & Fiyat
CP 82x41

CP 82x41 Tabandan Delikli C Profil

16.45 cm⁴ atalet momentiyle arazi GES santrallerinin arka ve ön taşıyıcı ayak kolonlarında, ana kirişlerinde kullanılan en yüksek mukavemetli seridir.

Ölçü: 41 x 82 x 15 mm
Et Kalınlığı: 2.00 - 3.00 mm
Birim Ağırlık: 3.15 - 4.65 kg/m
Teknik Detay & Fiyat
TEKNİK MÜHENDİSLİK VERİLERİ

CP Serisi Standart Kesit ve Ağırlık Tablosu

TS EN 10162 roll-forming toleranslarına ve TS EN ISO 1461 çinko kaplama kalınlıklarına göre hesaplanmış teorik ağırlık ve atalet değerleri.

Model Kodu Kesit Ölçüsü (A x B x C) Et Kalınlığı (t) Pregalvaniz (kg/m) Sıcak Daldırma (kg/m) Atalet Momenti (Ix) Atalet Momenti (Iy) Önerilen GES Uygulaması
CP 21x41 41x21x8 mm 1.2 - 2.0 mm 0.88 - 1.41 kg/m 0.93 - 1.49 kg/m 0.84 cm⁴ 2.15 cm⁴ Trapez/Sandviç mini raylar
CP 41x41 41x41x10 mm 1.5 - 2.5 mm 1.52 - 2.42 kg/m 1.60 - 2.55 kg/m 2.85 cm⁴ 3.92 cm⁴ Standart çatı & arazi GES aşıkları
CP 62x41 41x62x12 mm 1.8 - 3.0 mm 2.48 - 4.02 kg/m 2.61 - 4.23 kg/m 7.82 cm⁴ 5.64 cm⁴ Geniş açıklıklı aşıklar & yoğun kar sahaları
CP 82x41 41x82x15 mm 2.0 - 3.0 mm 3.15 - 4.65 kg/m 3.31 - 4.88 kg/m 16.45 cm⁴ 7.85 cm⁴ Ağır hizmet arazi kolon ve ana kirişleri

11x25 mm CNC Oval Slot

Roll-forming hattında sıfır çapakla açılan 50 mm aks aralıklı montaj delikleri

Hızlı Klemens & Cıvata Uyumu

M8/M10 çekiç başlı cıvata ve panel klemensleriyle %100 uyumlu dudak kanalı

TS EN 10346 & ISO 1461

Z275 pregalvaniz ve 50-85 µm ağır sıcak daldırma galvaniz korozyon zırhı

Firesiz Özel Boy Kesim

1.000 mm ile 12.000 mm arasında projeye özel net boyda şantiyeye teslimat

ÜRÜN LİSTESİ & TEKLİF SEPETİ

CP Tabandan Delikli C Profil Sistemleri Ürün Matrisi

Bu serideki tüm et kalınlıkları, kaplama türleri ve montaj aparatlarını inceleyip tek tıkla proforma listenize ekleyin.

Görsel Ürün Adı & Kodu Kesit Kaplama Cinsi Kalınlık (t) Ağırlık (kg/m) İşlem
CP 21x41-15
C Profil Tabandan Delikli
(CP 21x41-15)
 21x41 Pregalvaniz 1.5 mm 1.07 kg/m
CP 21x41-20
C Profil Tabandan Delikli
(CP 21x41-20)
 21x41 Pregalvaniz 2 mm 1.43 kg/m
CP 21x41-25
C Profil Tabandan Delikli
(CP 21x41-25)
 21x41 Pregalvaniz 2.5 mm 1.83 kg/m
CP 41x41-15
C Profil Tabandan Delikli
(CP 41x41-15)
 41x41 Pregalvaniz 1.5 mm 1.51 kg/m
CP 41x41-20
C Profil Tabandan Delikli
(CP 41x41-20)
 41x41 Pregalvaniz 2 mm 2.01 kg/m
CP 41x41-25
C Profil Tabandan Delikli
(CP 41x41-25)
 41x41 Pregalvaniz 2.5 mm 2.62 kg/m
CP 21x41-15
C Profil Tabandan Delikli
(CP 21x41-15)
 21x41 Hot Dip Galvaniz 1.5 mm 1.18 kg/m
CP 21x41-20
C Profil Tabandan Delikli
(CP 21x41-20)
 21x41 Hot Dip Galvaniz 2 mm 1.57 kg/m
CP 21x41-25
C Profil Tabandan Delikli
(CP 21x41-25)
 21x41 Hot Dip Galvaniz 2.5 mm 1.95 kg/m
CP 41x41-15
C Profil Tabandan Delikli
(CP 41x41-15)
 41x41 Hot Dip Galvaniz 1.5 mm 1.66 kg/m
CP 41x41-20
C Profil Tabandan Delikli
(CP 41x41-20)
 41x41 Hot Dip Galvaniz 2 mm 2.22 kg/m
CP 41x41-25
C Profil Tabandan Delikli
(CP 41x41-25)
 41x41 Hot Dip Galvaniz 2.5 mm 2.85 kg/m
CP 62x41-15
C Profil Tabandan Delikli
(CP 62x41-15)
 62x41 Pregalvaniz 1.5 mm 2.05 kg/m
CP 62x41-20
C Profil Tabandan Delikli
(CP 62x41-20)
 62x41 Pregalvaniz 2 mm 2.65 kg/m
CP 62x41-25
C Profil Tabandan Delikli
(CP 62x41-25)
 62x41 Pregalvaniz 2.5 mm 3.20 kg/m
CP 82x41-15
C Profil Tabandan Delikli
(CP 82x41-15)
 82x41 Pregalvaniz 1.5 mm 2.35 kg/m
CP 82x41-20
C Profil Tabandan Delikli
(CP 82x41-20)
 82x41 Pregalvaniz 2 mm 3.10 kg/m
CP 82x41-25
C Profil Tabandan Delikli
(CP 82x41-25)
 82x41 Pregalvaniz 2.5 mm 4.00 kg/m
CP 62x41-15
C Profil Tabandan Delikli
(CP 62x41-15)
 62x41 Hot Dip Galvaniz 1.5 mm 2.15 kg/m
CP 62x41-20
C Profil Tabandan Delikli
(CP 62x41-20)
 62x41 Hot Dip Galvaniz 2 mm 2.76 kg/m
CP 62x41-25
C Profil Tabandan Delikli
(CP 62x41-25)
 62x41 Hot Dip Galvaniz 2.5 mm 3.25 kg/m
CP 82x41-15
C Profil Tabandan Delikli
(CP 82x41-15)
 82x41 Hot Dip Galvaniz 1.5 mm 2.59 kg/m
CP 82x41-20
C Profil Tabandan Delikli
(CP 82x41-20)
 82x41 Hot Dip Galvaniz 2 mm 3.41 kg/m
CP 82x41-25
C Profil Tabandan Delikli
(CP 82x41-25)
 82x41 Hot Dip Galvaniz 2.5 mm 4.40 kg/m
CPD 41x41-15
C Profil Deliksiz
(CPD 41x41-15)
 41x41 Pregalvaniz 1.5 mm 1.63 kg/m
CPD 41x41-20
C Profil Deliksiz
(CPD 41x41-20)
 41x41 Pregalvaniz 2 mm 2.17 kg/m
CPD 41x41-25
C Profil Deliksiz
(CPD 41x41-25)
 41x41 Pregalvaniz 2.5 mm 2.79 kg/m
CPD 62x41-15
C Profil Deliksiz
(CPD 62x41-15)
 62x41 Pregalvaniz 1.5 mm 2.14 kg/m
CPD 62x41-20
C Profil Deliksiz
(CPD 62x41-20)
 62x41 Pregalvaniz 2 mm 2.85 kg/m
CPD 62x41-20
C Profil Deliksiz
(CPD 62x41-20)
 62x41 Pregalvaniz 2.5 mm 3.57 kg/m
CPD 82x41-15
C Profil Deliksiz
(CPD 82x41-15)
 82x41 Pregalvaniz 1.5 mm 2.59 kg/m
CPD 82x41-20
C Profil Deliksiz
(CPD 82x41-20)
 82x41 Pregalvaniz 2 mm 3.45 kg/m
CPD 82x41-25
C Profil Deliksiz
(CPD 82x41-25)
 82x41 Pregalvaniz 2.5 mm 4.31 kg/m
CPD 41x41-15
C Profil Deliksiz
(CPD 41x41-15)
 41x41 Hot Dip Galvaniz 1.5 mm 1.79 kg/m
CPD 41x41-20
C Profil Deliksiz
(CPD 41x41-20)
 41x41 Hot Dip Galvaniz 2 mm 2.38 kg/m
CPD 41x41-25
C Profil Deliksiz
(CPD 41x41-25)
 41x41 Hot Dip Galvaniz 2.5 mm 2.98 kg/m
CPD 62x41-15
C Profil Deliksiz
(CPD 62x41-15)
 62x41 Hot Dip Galvaniz 1.5 mm 2.26 kg/m
CPD 62x41-20
C Profil Deliksiz
(CPD 62x41-20)
 62x41 Hot Dip Galvaniz 2 mm 2.98 kg/m
CPD 62x41-20
C Profil Deliksiz
(CPD 62x41-20)
 62x41 Hot Dip Galvaniz 2.5 mm 3.65 kg/m
CPD 82x41-15
C Profil Deliksiz
(CPD 82x41-15)
 82x41 Hot Dip Galvaniz 1.5 mm 2.85 kg/m
CPD 82x41-20
C Profil Deliksiz
(CPD 82x41-20)
 82x41 Hot Dip Galvaniz 2 mm 3.80 kg/m
CPD 82x41-25
C Profil Deliksiz
(CPD 82x41-25)
 82x41 Hot Dip Galvaniz 2.5 mm 4.74 kg/m
CPÜ 41x41-15
C Profil Üç Tarafı Delikli
(CPÜ 41x41-15)
 41x41 Pregalvaniz 1.5 mm 1.46 kg/m
CPÜ 41x41-20
C Profil Üç Tarafı Delikli
(CPÜ 41x41-20)
 41x41 Pregalvaniz 2 mm 1.95 kg/m
CPÜ 41x41-25
C Profil Üç Tarafı Delikli
(CPÜ 41x41-25)
 41x41 Pregalvaniz 2.5 mm 2.40 kg/m
CPÜ 62x41-15
C Profil Üç Tarafı Delikli
(CPÜ 62x41-15)
 62x41 Pregalvaniz 1.5 mm 2.04 kg/m
CPÜ 62x41-20
C Profil Üç Tarafı Delikli
(CPÜ 62x41-20)
 62x41 Pregalvaniz 2 mm 2.51 kg/m
CPÜ 62x41-25
C Profil Üç Tarafı Delikli
(CPÜ 62x41-25)
 62x41 Pregalvaniz 2.5 mm 3.00 kg/m
CPÜ 82x41-15
C Profil Üç Tarafı Delikli
(CPÜ 82x41-15)
 82x41 Pregalvaniz 1.5 mm 2.23 kg/m
CPÜ 82x41-20
C Profil Üç Tarafı Delikli
(CPÜ 82x41-20)
 82x41 Pregalvaniz 2 mm 3.04 kg/m
CPÜ 82x41-25
C Profil Üç Tarafı Delikli
(CPÜ 82x41-25)
 82x41 Pregalvaniz 2.5 mm 3.95 kg/m
CPÜ 41x41-15
C Profil Üç Tarafı Delikli
(CPÜ 41x41-15)
 41x41 Hot Dip Galvaniz 1.5 mm 1.61 kg/m
CPÜ 41x41-20
C Profil Üç Tarafı Delikli
(CPÜ 41x41-20)
 41x41 Hot Dip Galvaniz 2 mm 2.15 kg/m
CPÜ 41x41-25
C Profil Üç Tarafı Delikli
(CPÜ 41x41-25)
 41x41 Hot Dip Galvaniz 2.5 mm 2.64 kg/m
CPÜ 62x41-15
C Profil Üç Tarafı Delikli
(CPÜ 62x41-15)
 62x41 Hot Dip Galvaniz 1.5 mm 2.35 kg/m
CPÜ 62x41-20
C Profil Üç Tarafı Delikli
(CPÜ 62x41-20)
 62x41 Hot Dip Galvaniz 2 mm 2.86 kg/m
CPÜ 62x41-25
C Profil Üç Tarafı Delikli
(CPÜ 62x41-25)
 62x41 Hot Dip Galvaniz 2.5 mm 3.53 kg/m
CPÜ 82x41-15
C Profil Üç Tarafı Delikli
(CPÜ 82x41-15)
 82x41 Hot Dip Galvaniz 1.5 mm 2.59 kg/m
CPÜ 82x41-20
C Profil Üç Tarafı Delikli
(CPÜ 82x41-20)
 82x41 Hot Dip Galvaniz 2 mm 3.45 kg/m
CPÜ 82x41-25
C Profil Üç Tarafı Delikli
(CPÜ 82x41-25)
 82x41 Hot Dip Galvaniz 2.5 mm 4.46 kg/m
CPS 41x41-15
C Profil Sırt Sırta
(CPS 41x41-15)
 41x82 Pregalvaniz 1.5 mm 3.32 kg/m
CPS 41x41-20
C Profil Sırt Sırta
(CPS 41x41-20)
 41x82 Pregalvaniz 2 mm 4.43 kg/m
CPS 41x41-25
C Profil Sırt Sırta
(CPS 41x41-25)
 41x82 Pregalvaniz 2.5 mm 5.15 kg/m
CPS 62x41-15
C Profil Sırt Sırta
(CPS 62x41-15)
 41x124 Pregalvaniz 1.5 mm 4.28 kg/m
CPS 62x41-20
C Profil Sırt Sırta
(CPS 62x41-20)
 41x124 Pregalvaniz 2 mm 5.70 kg/m
CPS 62x41-25
C Profil Sırt Sırta
(CPS 62x41-25)
 41x124 Pregalvaniz 2.5 mm 7.14 kg/m
CPS 41x41-15
C Profil Sırt Sırta
(CPS 41x41-15)
 41x82 Hot Dip Galvaniz 1.5 mm 3.58 kg/m
CPS 41x41-20
C Profil Sırt Sırta
(CPS 41x41-20)
 41x82 Hot Dip Galvaniz 2 mm 4.77 kg/m
CPS 41x41-25
C Profil Sırt Sırta
(CPS 41x41-25)
 41x82 Hot Dip Galvaniz 2.5 mm 5.26 kg/m
CPS 62x41-15
C Profil Sırt Sırta
(CPS 62x41-15)
 41x124 Hot Dip Galvaniz 1.5 mm 4.71 kg/m
CPS 62x41-20
C Profil Sırt Sırta
(CPS 62x41-20)
 41x124 Hot Dip Galvaniz 2 mm 6.27 kg/m
CPS 62x41-25
C Profil Sırt Sırta
(CPS 62x41-25)
 41x124 Hot Dip Galvaniz 2.5 mm 7.85 kg/m
CP 12x40x12 - 1
Özel C Profil
(CP 12x40x12 - 1)
 - Pregalvaniz 1 mm 1.46 kg/m
CP 12x40x12 - 1,2
Özel C Profil
(CP 12x40x12 - 1,2)
 - Pregalvaniz 1.2 mm 1.61 kg/m
CP 12x40x12 - 1
Özel C Profil
(CP 12x40x12 - 1)
 - Hot Dip Galvaniz 1 mm 1.61 kg/m
CP 12x40x12 - 1,2
Özel C Profil
(CP 12x40x12 - 1,2)
 - Hot Dip Galvaniz 1.2 mm 1.77 kg/m
CLD-1
Delikli Lama
(CLD-1)
 - Pregalvaniz 1 mm 0.35 kg/m
CLD-2
Delikli Lama
(CLD-2)
 - Pregalvaniz 1.5 mm 0.42 kg/m
CLD-3
Delikli Lama
(CLD-3)
 - Pregalvaniz 3 mm 0.67 kg/m
CLD-1
Delikli Lama
(CLD-1)
 - Hot Dip Galvaniz 1 mm 0.39 kg/m
CLD-2
Delikli Lama
(CLD-2)
 - Hot Dip Galvaniz 1.5 mm 0.46 kg/m
CLD-3
Delikli Lama
(CLD-3)
 - Hot Dip Galvaniz 3 mm 0.74 kg/m
LK100-15
L Profil
(LK100-15)
 - Pregalvaniz 1.5 mm 0.81 kg/m
LK100-20
L Profil
(LK100-20)
 - Pregalvaniz 2 mm 1.08 kg/m
LK100-25
L Profil
(LK100-25)
 - Pregalvaniz 4 mm 1.90 kg/m
LK100-15
L Profil
(LK100-15)
 - Hot Dip Galvaniz 1.5 mm 0.89 kg/m
LK100-20
L Profil
(LK100-20)
 - Hot Dip Galvaniz 2 mm 1.19 kg/m
LK100-25
L Profil
(LK100-25)
 - Hot Dip Galvaniz 4 mm 2.10 kg/m
Z 104-15
Z Profil
(Z 104-15)
 34x42x34 Pregalvaniz 1.5 mm 1.08 kg/m
Z 104-20
Z Profil
(Z 104-20)
 34x42x34 Pregalvaniz 2 mm 1.43 kg/m
Z 104-15
Z Profil
(Z 104-15)
 34x42x34 Hot Dip Galvaniz 1.5 mm 1.19 kg/m
Z 104-20
Z Profil
(Z 104-20)
 34x42x34 Hot Dip Galvaniz 2 mm 1.58 kg/m
UP 20x40x20 -15
U Profil
(UP 20x40x20 -15)
 - Pregalvaniz 1.5 mm 0.78 kg/m
UP 20x40x20 -20
U Profil
(UP 20x40x20 -20)
 - Pregalvaniz 2 mm 1.05 kg/m
UP 20x40x20 -15
U Profil
(UP 20x40x20 -15)
 - Hot Dip Galvaniz 1.5 mm 0.85 kg/m
UP 20x40x20 -20
U Profil
(UP 20x40x20 -20)
 - Hot Dip Galvaniz 2 mm 1.13 kg/m
UP 40x40x40 -15
U Profil
(UP 40x40x40 -15)
 - Pregalvaniz 1.5 mm 1.21 kg/m
UP 40x40x40 -20
U Profil
(UP 40x40x40 -20)
 - Pregalvaniz 2 mm 1.61 kg/m
UP 40x40x40 -15
U Profil
(UP 40x40x40 -15)
 - Hot Dip Galvaniz 1.5 mm 1.31 kg/m
UP 40x40x40 -20
U Profil
(UP 40x40x40 -20)
 - Hot Dip Galvaniz 2 mm 1.74 kg/m
UP 50x60x50 - 2
U Profil
(UP 50x60x50 - 2)
 - Pregalvaniz 2 mm 2.73 kg/m
UP 50x60x50 - 3
U Profil
(UP 50x60x50 - 3)
 - Pregalvaniz 3 mm 3.72 kg/m
UP 50x60x50 - 4
U Profil
(UP 50x60x50 - 4)
 - Pregalvaniz 4 mm 4.20 kg/m
UP 50x60x50 - 2
U Profil
(UP 50x60x50 - 2)
 - Hot Dip Galvaniz 2 mm 3.00 kg/m
UP 50x60x50 - 3
U Profil
(UP 50x60x50 - 3)
 - Hot Dip Galvaniz 3 mm 4.00 kg/m
UP 50x60x50 - 4
U Profil
(UP 50x60x50 - 4)
 - Hot Dip Galvaniz 4 mm 4.60 kg/m
GGP 50x100x50 - 1
G Profil
(GGP 50x100x50 - 1)
 - Hot Dip Galvaniz 2 mm 3.97 kg/m
GGP 50x100x50 - 2
G Profil
(GGP 50x100x50 - 2)
 - Hot Dip Galvaniz 3 mm 6.59 kg/m
GGP 50x100x50 - 3
G Profil
(GGP 50x100x50 - 3)
 - Hot Dip Galvaniz 4 mm 8.79 kg/m
CPK 21x41
C Profil Sonlandırma Kapağı
(CPK 21x41)
 21x41 Pregalvaniz - 0.00 kg/m
CPK 41x41
C Profil Sonlandırma Kapağı
(CPK 41x41)
 41x41 Pregalvaniz - 0.01 kg/m
CPK 82x62
C Profil Sonlandırma Kapağı
(CPK 82x62)
 41x62 Pregalvaniz - 0.01 kg/m
ÜRÜN TEKNİK DETAYI

-

Ürün Görseli
Ürün Kodu: -
Kesit Ölçüsü: -
Kaplama Cinsi: -
Sac Kalınlığı (t): -
Birim Ağırlık: -
Standart / Garanti: TS EN ISO 1461 / 10346
WhatsApp ile Anında Fiyat İste

CP Tabandan Delikli C Profil Sistemlerinin Mühendislik Özellikleri

SolarÇelik CP Tabandan Delikli C Profil Serisi, güneş enerjisi santrallerinde (GES) hız, hassasiyet ve dayanıklılık arayan EPC firmaları için özel olarak geliştirilmiştir.

1. Delik Geometrisi ve CNC Hassasiyeti
  • Profil tabanında yer alan 11x25 mm oval montaj slotları, kontinü soğuk roll-forming hattına entegre yüksek hızlı CNC hidrolik preslerde açılır.
  • 50 mm aks aralığı, montaj esnasında cıvataların ve klemenslerin herhangi bir delme/kesme işlemine gerek kalmadan milimetrik olarak ayarlanmasını sağlar.
  • Delik kenarlarındaki pürüzsüz çapak alma teknolojisi, galvaniz kaplamanın delik çevresinde homojen kalmasını temin eder.
2. Klemens ve Ray İçi Cıvata Kilitleme
  • Profilin içe kıvrımlı dudak kanalları (flanşları), M8 ve M10 çekiç başlı (T-başlı) cıvataların 90° dönerek kanal içine kilitlenmesini sağlar.
  • Tek bir montaj personelinin yukarıdan cıvatayı sıkarak orta ve kenar klemensleri sabitlemesine olanak tanır; şantiye işçilik süresini %40 kısaltır.
3. Korozyon Direnci ve Çelik Kaliteleri
  • TS EN 10346 Pregalvaniz (Z275): Endüstriyel çatı GES projelerinde hafiflik ve pürüzsüz yüzey sunar.
  • TS EN ISO 1461 Sıcak Daldırma Galvaniz (HDG): Açık arazi şartlarında 50-85 µm kalınlıkla 30+ yıl paslanmazlık bariyeri sağlar.
  • S250GD ve S350GD Yapı Çeliği: 350 MPa yüksek akma dayanımı ile statik hesaplarda tonaj tasarrufu sağlar.
HIZLI METRAJ & TONAJ HESABI

CP Profilleri İçin Tonaj Hesaplama

SolarÇelik üretim hatlarında DX51D, S250GD ve S350GD kalitelerinde TS EN 10346 pregalvaniz ve TS EN ISO 1461 sıcak daldırma galvaniz C profiller üretilmektedir.

  • 1.000 mm - 12.000 mm arası projeye özel firesiz boy kesim
  • Hat üzerinde otomatik CNC montaj delikleri ve slotlar
  • Akredite çekme ve çinko mikron kalınlık test raporları
Proforma Teklif İste

Hızlı Profil Ağırlık & Tonaj Hesaplayıcı

Kesit parametrelerini, boy ve adedi girin; birim kg/m ve toplam proje tonajını anında hesaplayın.

Birim Ağırlık (1 Metre): 1.980 kg/m
1 Boy Profil Ağırlığı: 11.88 kg
Toplam Profil Metrajı: 3,000 m
Tahmini Toplam Ağırlık: 5,940 kg
TOPLAM TONAJ: 5.940 Ton
TEKNİK SSS

CP Profiller Hakkında Sıkça Sorulan Sorular

CP Tabandan delikli C profilin deliksiz modele göre montaj avantajı nedir? +

Tabandaki 11x25 mm hazır oval slotlar sayesinde şantiyede matkapla delik delme ihtiyacı tamamen ortadan kalkar; montaj işçiliği %40 hızlanır ve galvaniz kaplama delinmediği için korozyon riski sıfırlanır.

Tabandaki delikler profilin statik taşıma kapasitesini zayıflatır mı? +

Hayır, delikler taban simetri ekseninde yer aldığı için eğilme atalet momenti (Ix) üzerindeki etkisi ihmal edilebilir düzeydedir (%2-3 mertebesindedir) ve Eurocode statik hesap normlarına tam uygundur.

Hangi cıvata ve klemensler ile uyumludur? +

M8 ve M10 çekiç başlı (T-head) galvaniz/paslanmaz cıvatalar, altıköşe flanşlı somunlar ve tüm standart 30/35/40 mm güneş paneli orta/kenar klemensleri ile %100 uyumludur.

İstenen özel boyda ve delik aralığında üretim yapılıyor mu? +

Evet, SolarÇelik CNC roll-forming hatlarında 1.000 mm ile 12.000 mm arasında firesiz net boy kesim ve projeye özel delik aks aralıklarıyla üretim yapılmaktadır.

B2B DOĞRUDAN FABRİKA SATIŞ

GES Projeniz İçin Güncel Tonaj & Fiyat Teklifi Alın

Standart veya projeye özel ölçülerde profil taleplerinizi iletin; satış mühendislerimiz 15 dakika içinde resmi proforma teklifle dönsün.

Proforma Teklif İste WhatsApp ile Fiyat Al +90 (216) 614 04 34
